HARRIS




  Excitación y Sintonía de Entrada :

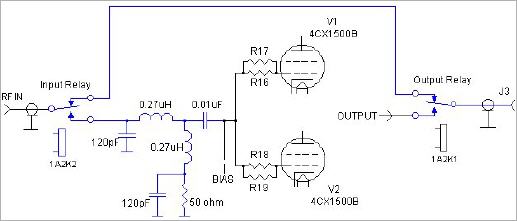

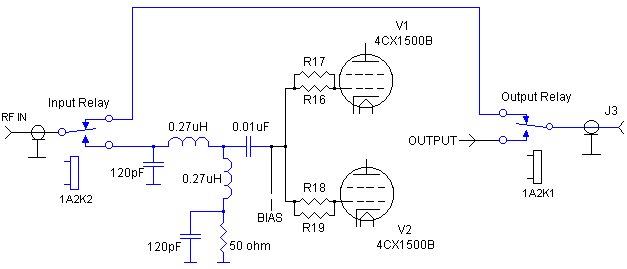

La excitación necesaria originalmente es de 100 Mw. Esto no es muy conveniente para usarlo con un  transceiver común. Lo mas conveniente es sacar los dos tubos excitadores (8122) e instalar un resistor no inductivo de 50 Ohms, como carga en la entrada de  RF de los tubos finales, en los zócalos. Pero ahora nos tropezamos con que la ROE es alta en frecuencias superiores a 10 Mhz.. Esto es porque la carga es un poco capacitiva . La capacitancia de la grilla de las dos 4CX1500B es de 160 pF. (Un tubo 80 pF). Para solucionarlo hay que hacer un circuito compensador,(Un filtro pasa-bajos) como se muestra a continuación.
