Circuito ROGER BEEP final de transmisión.
Este circuito esta diseñado para transmitir un sonido indicador de finál de transmisión, ayudando a nuestro interlocutor a identificar el cése de nuestra transmisión, “CAMBIO” ideal en concursos de V/UHF y en HF.

Se suministra con la configuración por defécto de la letra “K” en telegrafia, (-.- ) siendo posible elegir entre ocho diferentes tipos de ROGER BEEP, configurables a través de las patillas 4,6,7 del PIC, poniéndolas a masa aleatoriamente.

Este dispositivo funciona cuando se pone en marcha la emisora pero también existe la opción de desconectarlo, para ello solo se debe presionar el PTT mientras encendemos el equipo, de esta manera el ROGER BEEP quedara desactivado eliminando asi cualquier tipo de interruptor, por lo cual nos da opción a instalarlo en cualquier sitio sin necesidad de tener acceso al mismo para la puesta en marcha o paro del circuito.

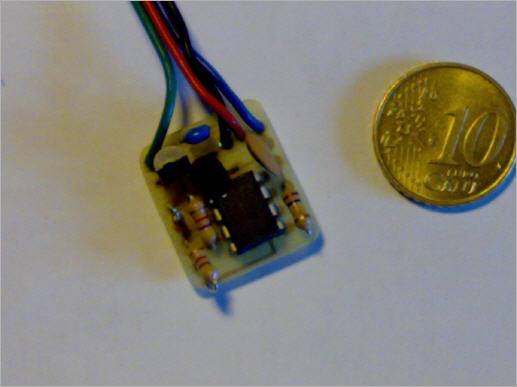

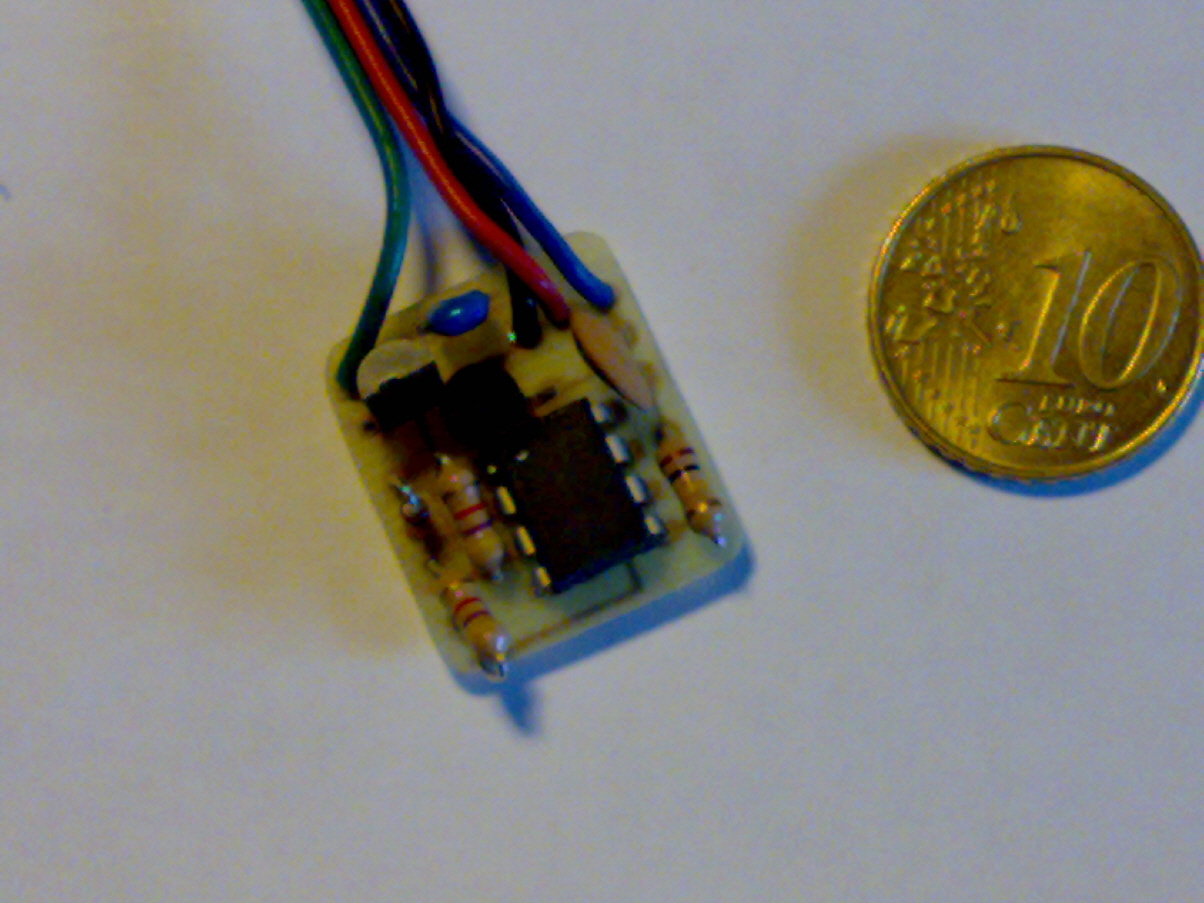

Al ser de reducidas dimensiones es posible su instalación dentro del propio micrófono, bien de mano o de sobremesa asimismo en el interior del equipo.

Funciona de 6V A 13.5V
Dimensiones del circuito18x20 mm.

VERSION PIC 1.05


ESQUEMA CIRCUITO [13 KB]

PCB [5 KB]
