MODEM DSTAR





MODEM DSTAR

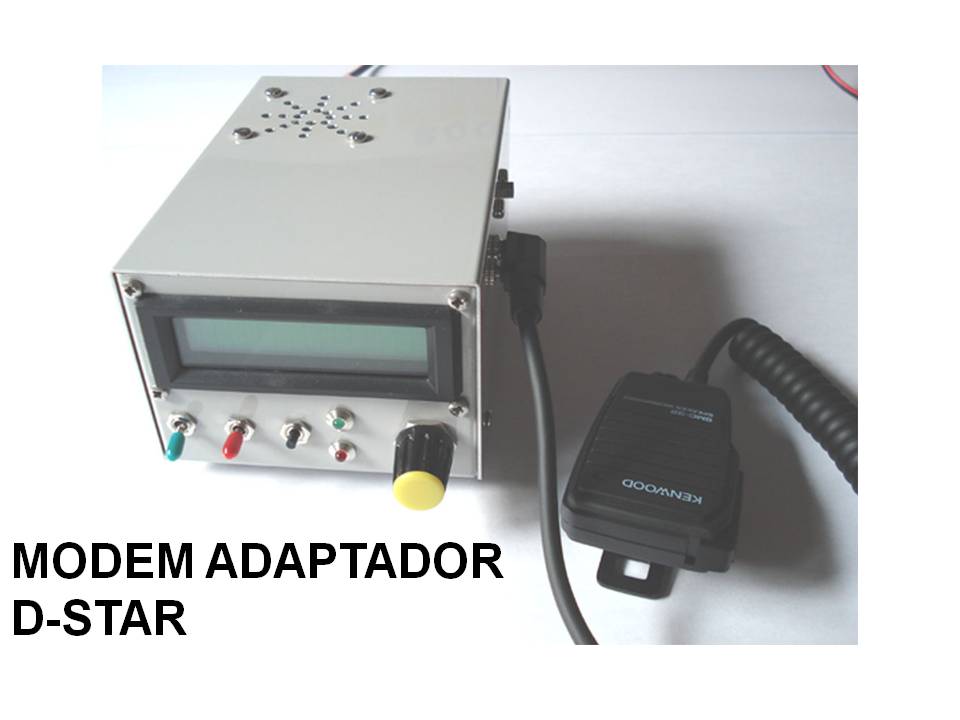

Este módem adaptador, permite la transmisión de una señal de voz digital (DV), a través
de un equipo de radio analógico. El módem utiliza el formato D-Star (Digital Smart
Technology Amateur Radio), aunque existen otros, este formato es el mas extendido
actualmente en las bandas de V-UHF. Para utilizar este módem, es necesario que el
equipo de radio disponga de entrada / salida de datos a 9600 bps, y que no distorsione la
señal en transmisión.
La mayoría de equipos comerciales preparados para transmisión digital, tienen como
opción una placa, que una vez instalada, adapta el transceptor a esta modalidad de
transmisión. Este módem utiliza una de estas placas, concretamente una unidad
adaptadora para voz digital UT-118 de ICOM.
La placa UT-118 incorpora un convertidor A/D que digitaliza la señal de audio, un vocoder
que comprime la señal digitalizada a 2400 bps, el mismo vocoder añade 1200 bps de
corrección FEC. A partir de esta señal, una CPU genera la trama DSTAR y añade los
indicativos y los datos de baja velocidad (1200 bps), finalmente la señal digital resultante
(4800 bps) es aplicada a un módem GMSK, esta señal, una vez adaptados los niveles por
la placa base del módem, es enviada al equipo de radio.
El módem tiene dos placas de circuito impreso. Una placa base, que contiene un PIC que
controla la unidad UT-118, un amplificador de micro, un amplificador de salida de audio y
los amplificadores adaptadores de nivel de la señal GMSK. Y otra placa, que contiene la
unidad UT-118, y que está interconectada con la placa base como una sub-placa.
La conexión del módem con el equipo de radio se realiza a través de un cable con
conectores minidín de 6 contactos en ambos extremos, a través de este cable pasan las
señales de TX y RX, se activa el circuito PTT y se toma la señal de squelch.
La entrada y salida de los datos de baja velocidad, se realiza a través de un conector DB-9,
que también es utilizado para grabar los indicativos, un conmutador deslizante selecciona
una u otra función.
Para encajar este módem, se recomienda utilizar una caja RETEX modelo Minibox RM08.
Los conmutadores led’s etc, situados en el panel frontal, se conectan a la placa base
mediante cables y conectores tipo poste. Los conectores y el conmutador deslizante
incorporados en la placa, son accesibles desde el panel posterior de la caja, se dejará la
mínima distancia entre la placa base y este panel, al que habrá que mecanizar los taladros
correspondientes. Con esta disposición queda bastante holgura entre la placa y el panel
frontal para los cables de conexión y el potenciometro de volumen.

MANUAL DE MONTAGE [477 KB]

MANUAL PLACA 2 [186 KB]

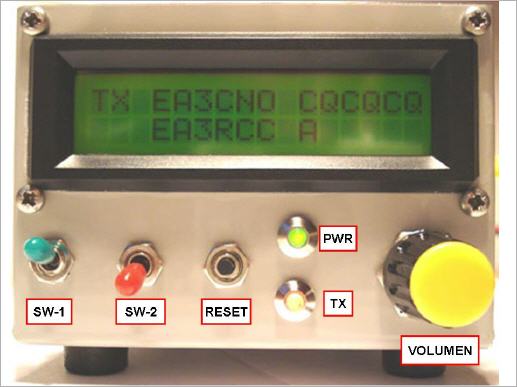

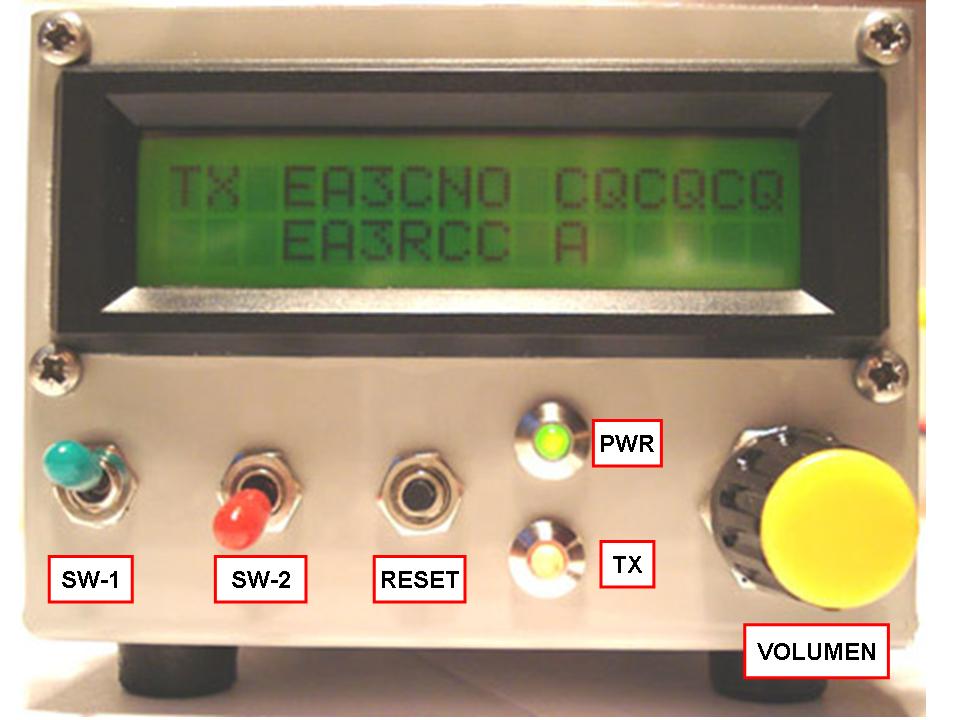

FRONTAL MODEM ACABADO

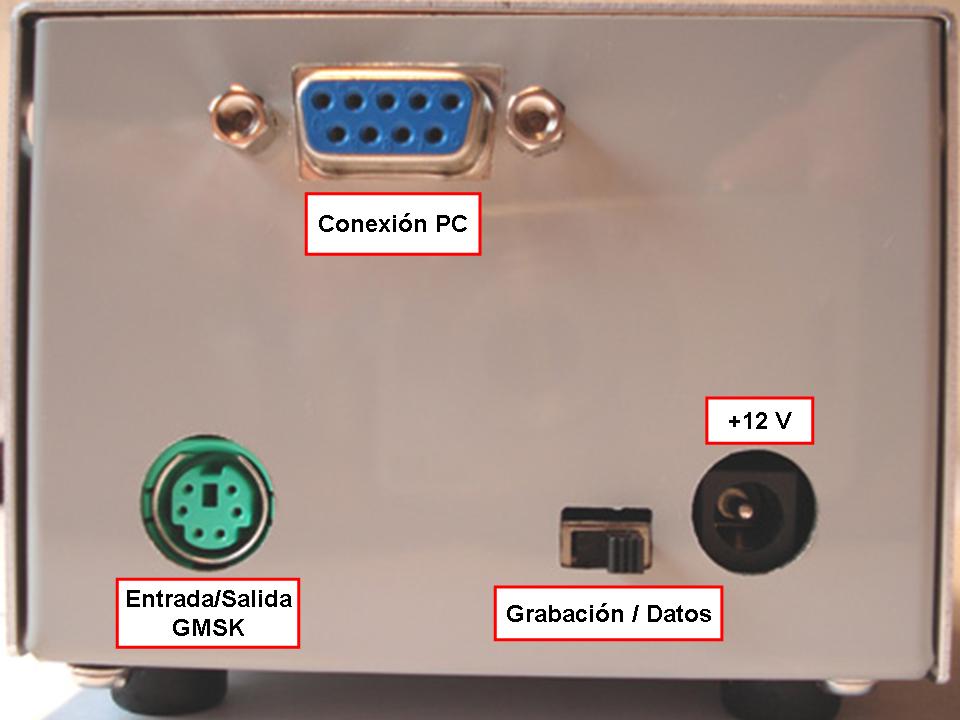

PARTE TRASERA Y CONEXIONES

PLACA INFERIOR

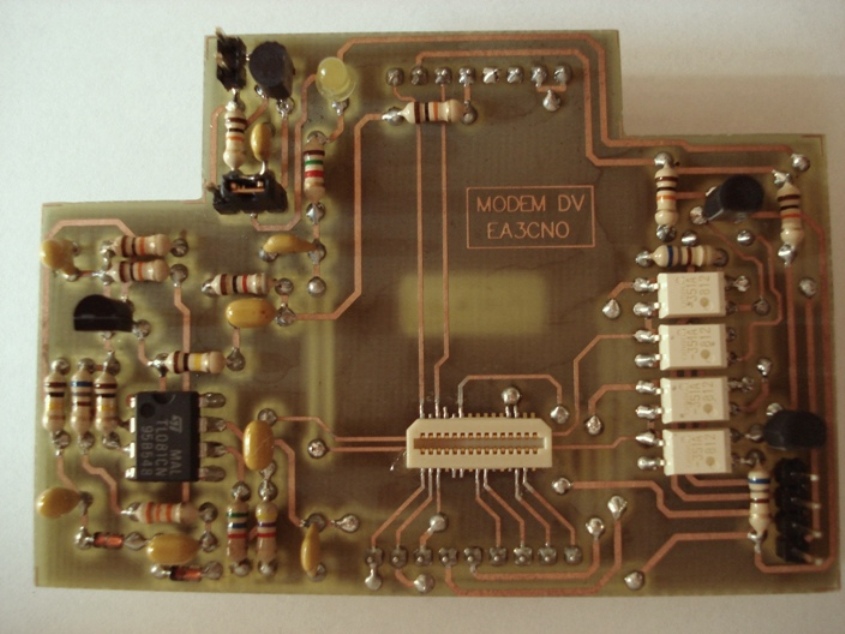

PLACA SUPERIOR

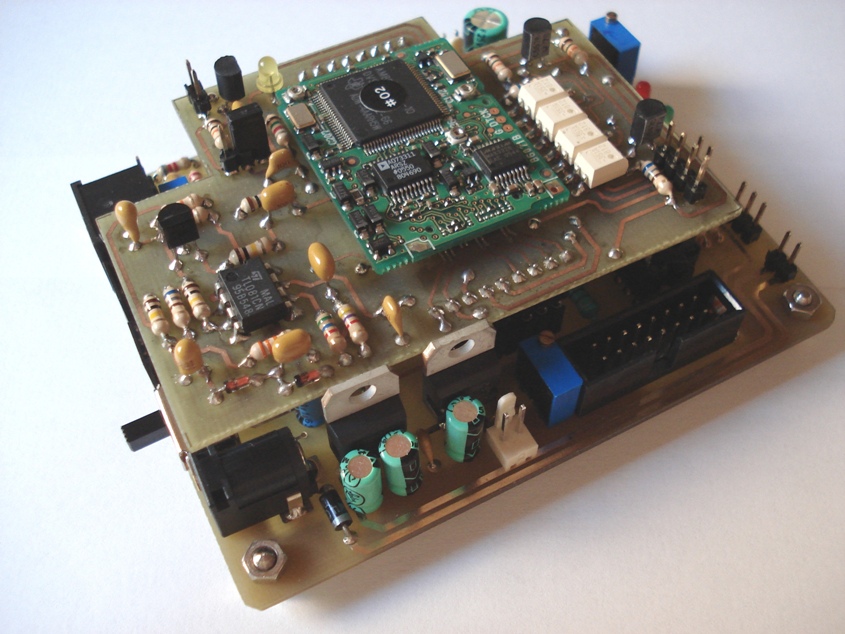

YA MONTADO CON LA UT 118

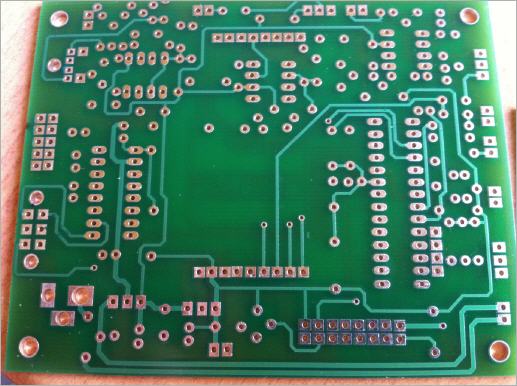

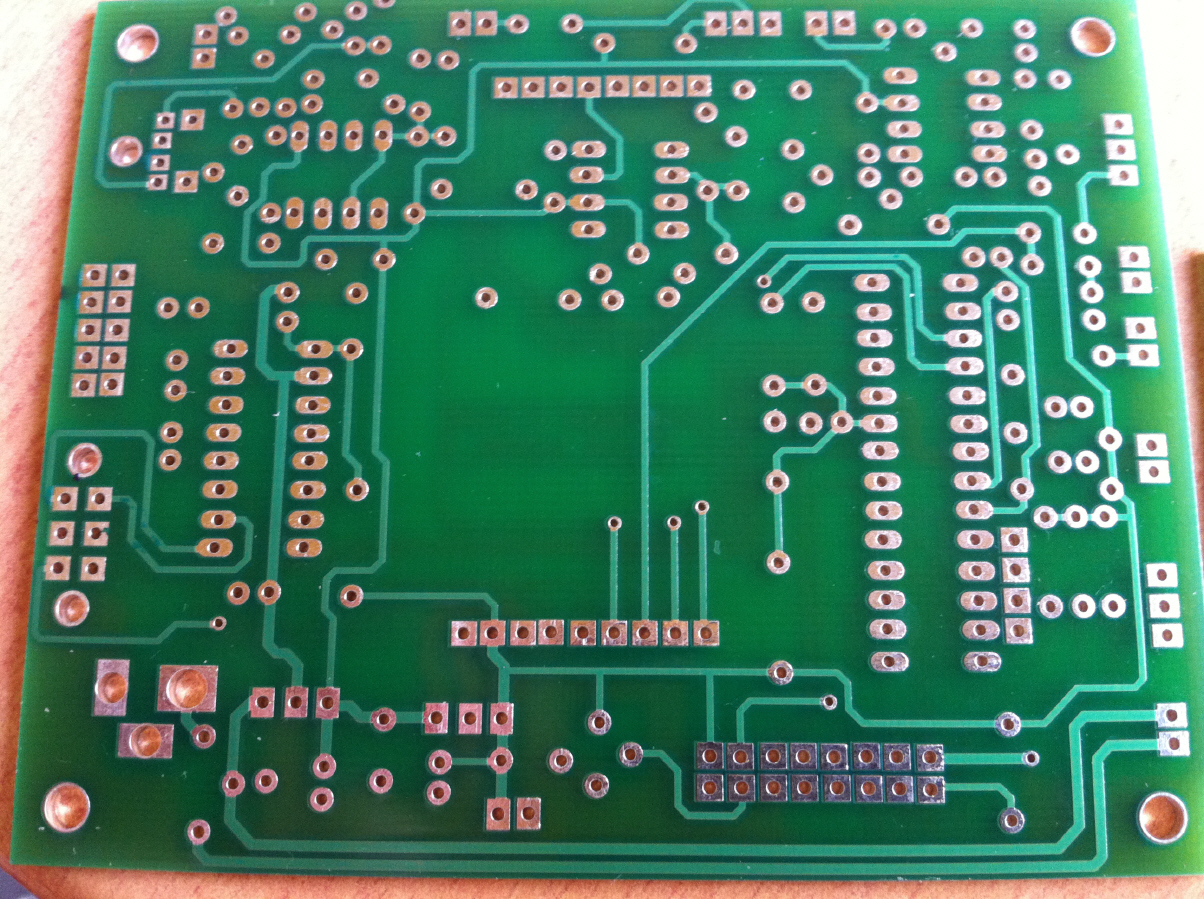

PLACA 1 PARA MONTAGE SI ESTAIS INTERESADOS ES PLACAS DE ESTAS PONEROS EN CONTACTO CONMIGO

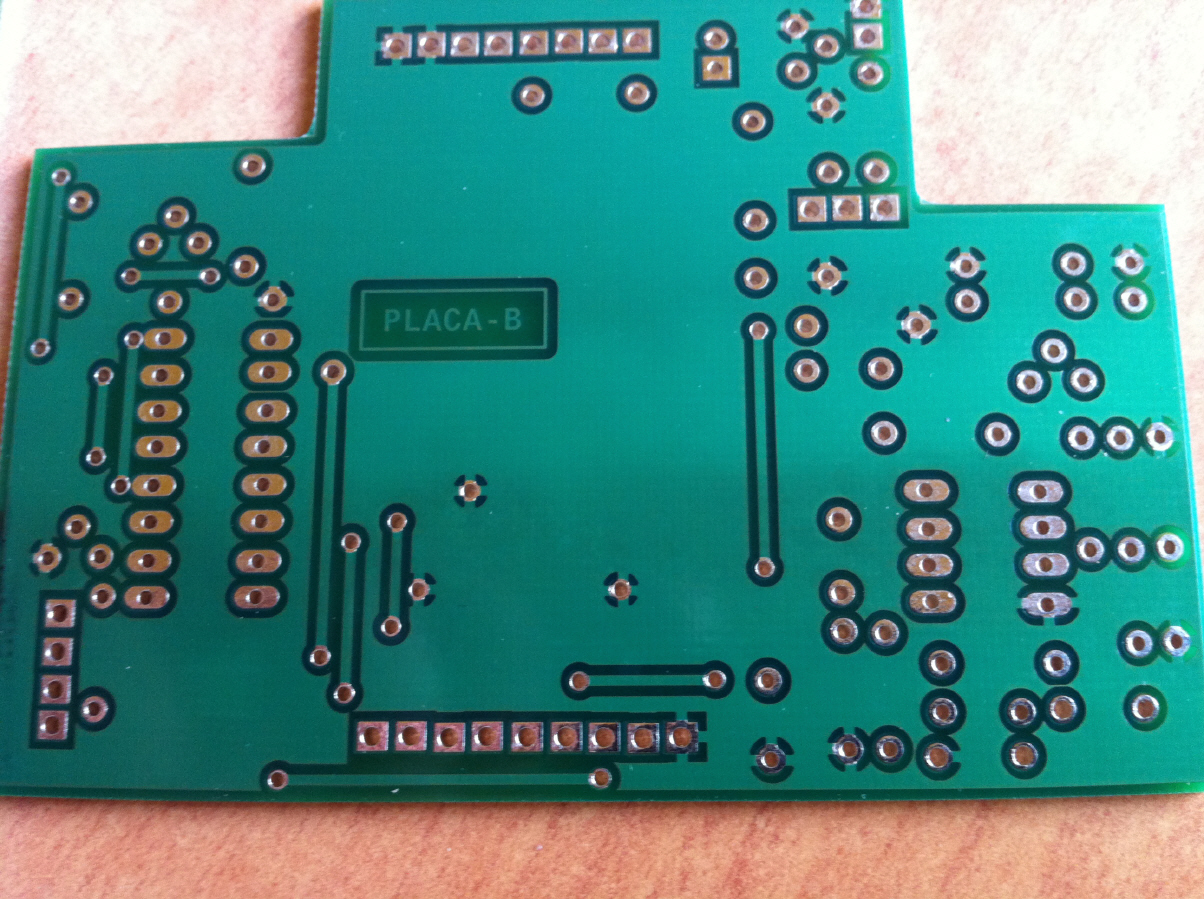

PLACA 2 PARA MONTAGE SI ESTAIS INTERESADOS ES PLACAS DE ESTAS PONEROS EN CONTACTO CONMIGO
